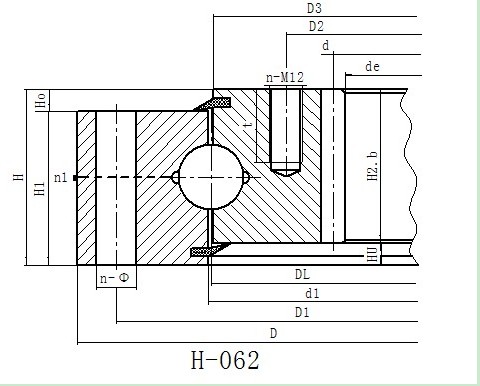

回转支承内齿型

型号
DL

重量
kg

外形尺寸

安装尺寸

结构尺寸

齿轮参数

齿轮圆周力

轴承间隙

D [mm]

De [mm]

H [mm]

D1 [mm]

n

Φ [mm]

t

D3 [mm]

d1 [mm]

H1 [mm]

H2 [mm]

Hu [mm]

Ho [mm]

D [mm]

M [mm]

Z [mm]

k.m [mm]

B [mm]

允许 圆周力
[KN]

最大允许圆周力
[KN]

H-062.20.0414

31

486

326.5

56

460

375

24

13.5

12

20

415.5

412.5

45.5

45.5

10.5

10.5

335

5

67

-0.75

45.5

13.54

27.08

≤0.28

≤0.24

H-062.20.0544

42

616

445.2

56

590

505

32

13.5

12

20

545.5

542.5

45.5

45.5

10.5

10.5

456

6

76

-0.6

45.5

16.00

32.00

≤0.30

≤0.26

H-062.20.0644

50

716

547.2

56

690

605

36

13.5

12

20

645.5

642.5

45.5

45.5

10.5

10.5

558

6

93

-0.6

45.5

15.62

31.24

≤0.30

≤0.26

H-062.20.0744

58

816

649.2

56

790

705

40

13.5

12

20

745.5

742.5

45.5

45.5

10.5

10.5

660

6

110

-0.6

45.5

15.32

30.64

≤0.30

≤0.26

H-062.20.0844

69

916

737.6

56

890

805

40

13.5

12

20

845.5

842.5

45.5

45.5

10.5

10.5

752

8

94

-0.8

45.5

20.8

41.60

≤0.30

≤0.26

H-062.20.0944

76

1016

841.6

56

990

905

44

13.5

12

20

945.5

942.5

45.5

45.5

10.5

10.5

856

8

107

-0.8

45.5

20.49

40.98

≤0.30

≤0.26

H-062.20.1094

91

1166

985.6

56

1140

1055

48

13.5

12

20

1095.5

1092.5

45.5

45.5

10.5

10.5

1000

8

125

-0.8

45.5

20.16

40.32

≤0.30

≤0.26
