质量稳定可靠
结构特点、性能、适用范围

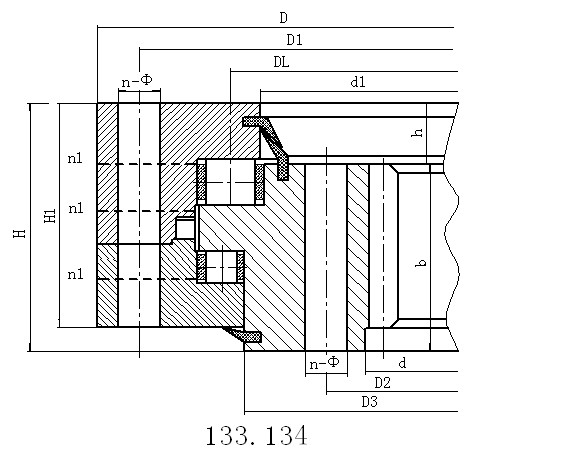

三排滚柱式回转支承有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷,是四种产品中承载能力较大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机、船用起重机、港口起重机、钢水运转台及大吨位汽车起重机等机械上。
序 |
内齿式 |
外型尺寸 |
安装尺寸 |
结构尺寸 |
齿轮参数 |
内齿参数 |
齿轮圆周力 |
参考重量kg |
|||||||||||||
D |
d |
H |
D1 |
D2 |
n |
mm |
dm |
L |
n 1 |
H1 |
h |
b |
x |
m |
De |
z |
正火 |
调质 |
|||
1 |
133.25.500 |
634 |
366 |
148 |
598 |
402 |
24 |
18 |
M16 |
32 |
4 |
10 |
32 |
80 |
0.5 |
5 |
337 |
68 |
5.0 |
6.7 |
224 |
134.25.500 |
6 |
338.4 |
57 |
||||||||||||||||||
2 |
133.25.560 |
694 |
426 |
148 |
658 |
462 |
24 |
18 |
M16 |
32 |
4 |
10 |
32 |
80 |
0.5 |
5 |
397 |
80 |
5.0 |
6.7 |
240 |
134.25.560 |
6 |
398.4 |
67 |
||||||||||||||||||
3 |
133.25.630 |
764 |
496 |
148 |
728 |
532 |
28 |
18 |
M16 |
32 |
4 |
10 |
32 |
80 |
0.5 |
6 |
458.4 |
77 |
6.0 |
8 |
270 |
134.25.630 |
8 |
459.2 |
58 |
||||||||||||||||||
4 |
133.25.710 |
844 |
576 |
148 |
808 |
612 |
28 |
18 |
M16 |
32 |
4 |
10 |
32 |
80 |
0.5 |
6 |
536.4 |
90 |
6.0 |
8 |
300 |
134.25.710 |
8 |
539.2 |
68 |
||||||||||||||||||
5 |
133.32.800 |
964 |
636 |
182 |
920 |
680 |
36 |
22 |
M20 |
40 |
4 |
10 |
40 |
120 |
0.5 |
8 |
595.2 |
75 |
12.1 |
16.7 |
500 |
134.32.800 |
10 |
594 |
60 |
||||||||||||||||||
6 |
133.32.900 |
1064 |
736 |
182 |
1020 |
780 |
36 |
22 |
M20 |
40 |
4 |
10 |
40 |
120 |
0.5 |
8 |
691.2 |
87 |
12.1 |
16.7 |
600 |
134.32.900 |
10 |
694 |
70 |
||||||||||||||||||
7 |
133.32.1000 |
1164 |
836 |
182 |
1120 |
880 |
40 |
22 |
M20 |
40 |
5 |
10 |
40 |
120 |
0.5 |
10 |
784 |
79 |
15.1 |
20.9 |
680 |
134.32.1000 |
12 |
784.8 |
66 |
||||||||||||||||||
8 |
133.32.1120 |
1284 |
956 |
182 |
1240 |
1000 |
40 |
22 |
M20 |
40 |
5 |
10 |
40 |
120 |
0.5 |
10 |
904 |
91 |
15.1 |
20.9 |
820 |
134.32.1120 |
12 |
904.8 |
76 |
||||||||||||||||||
9 |
133.40.1250 |
1445 |
1055 |
220 |
1393 |
1107 |
45 |
26 |
M24 |
48 |
5 |
10 |
50 |
150 |
0.5 |
12 |
988.8 |
83 |
22.9 |
31.4 |
1200 |
134.40.1250 |
14 |
985.6 |
71 |
||||||||||||||||||
10 |
133.40.1400 |
1595 |
1205 |
220 |
1543 |
1257 |
45 |
26 |
M24 |
48 |
5 |
10 |
50 |
150 |
0.5 |
12 |
1144.8 |
96 |
22.9 |
31.4 |
1300 |
134.40.1400 |
14 |
1139.6 |
82 |
||||||||||||||||||
11 |
133.40.1600 |
1795 |
1405 |
220 |
1743 |
1457 |
48 |
26 |
M24 |
48 |
6 |
10 |
50 |
150 |
0.5 |
14 |
1335.6 |
96 |
26.3 |
36.6 |
1520 |
134.40.1600 |
16 |
1334.4 |
84 |
||||||||||||||||||
12 |
133.40.1800 |
1995 |
1605 |
220 |
1943 |
1657 |
48 |
26 |
M24 |
48 |
6 |
10 |
50 |
150 |
0.5 |
14 |
1531.6 |
110 |
26.3 |
36.6 |
1750 |
134.40.1800 |
16 |
1526.4 |
96 |
||||||||||||||||||
13 |
133.45.2000 |
2221 |
1779 |
231 |
2155 |
1845 |
60 |
33 |
M30 |
60 |
6 |
12 |
54 |
160 |
0.5 |
16 |
1702.4 |
107 |
32.2 |
44.5 |
2400 |
134.45.2000 |
18 |
1699.2 |
95 |
||||||||||||||||||
14 |
133.45.2240 |
2461 |
2019 |
231 |
2395 |
2085 |
60 |
33 |
M30 |
60 |
6 |
12 |
54 |
160 |
0.5 |
16 |
1926.4 |
121 |
32.2 |
44.5 |
2700 |
134.45.2240 |
18 |
1933.2 |
108 |
||||||||||||||||||
15 |
133.45.2500 |
2721 |
2279 |
231 |
2655 |
2345 |
72 |
33 |
M30 |
60 |
8 |
12 |
54 |
160 |
0.5 |
18 |
2185.2 |
122 |
36.2 |
50.1 |
3000 |
134.45.2500 |
20 |
2188 |
110 |
||||||||||||||||||
16 |
133.45.2800 |
3021 |
2579 |
231 |
2955 |
2645 |
72 |
33 |
M30 |
60 |
8 |
12 |
54 |
160 |
0.5 |
18 |
2491.2 |
139 |
36.2 |
50.1 |
3400 |
134.45.2800 |
20 |
2488 |
125 |
||||||||||||||||||
17 |
133.50.3150 |
3432 |
2868 |
270 |
3342 |
2958 |
72 |
45 |
M42 |
84 |
8 |
12 |
65 |
180 |
0.5 |
20 |
2768 |
139 |
45.2 |
62.6 |
5000 |
134.50.3150 |
22 |
2758.8 |
126 |
注:
1、n1为润滑油孔数,均布:油杯M10×1 JB/T7940.1-JB/ T7940.2
2、安装孔n-dn1、n-dn2可改用螺孔;齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力,额定圆周力取其1/2。
4、内齿修顶系数为0.2。
